Деревянный навес своими руками; проектирование, дизайн, лучшие идеи, 125 фото и видео постройки

Деревянный навес своими руками — проектирование, дизайн, лучшие идеи, 125 фото и видео постройки

Широкой популярностью среди владельцев современных коттеджей пользуются навесы для укрытия автомобиля от сезонных атмосферных осадков и яркого солнца. Навесы могут быть использованы для летней кухни, зоны барбекю, террасы для принятия воздушных ванн.

В любом случае, прежде начала работ следует внимательно изучить виды и конструкции укрытий, рассматривая фото деревянного навеса на специализированных сайтах.

Такую несложную конструкцию временного защитного сооружения мужчины стараются изготовить самостоятельно, не привлекая наемный труд.

  • На этапе подготовки
  • Технология производства работ
  • Требования к конструкции навеса
  • Особенности пристроечной конструкции деревянного навеса
  • Общие рекомендации профессионалов
  • Фото деревянных навесов своими руками

На этапе подготовки

Функциональное назначение навеса станет определяющим фактором для выбора места на участке загородного землевладения, формы, вида конструкции и материала.

Создавая деревянное укрытие своими руками для приватного автопарка, следует знать габаритные размеры и количество автомобилей.

Начальный этап подготовки к работам заключается в несложных расчетах и чертежах для удобства сборки конструкции навеса для автомобиля или летней кухни.

При устройстве зоны барбекю следует учитывать место для дополнительной мебели, а также определиться со способом отвода дыма.

При определении уклона скатов крыши, следует учитывать расчетную снеговую нагрузку в конкретном регионе.

Глубина заложения фундаментов под опорные столбы должна быть ниже глубины промерзания грунтов в регионе строительства защитного сооружения.

Технология производства работ

Убедитесь в наличии материалов и инструментов для начала работы в соответствии со спецификацией и чертежами.

Весь технологический процесс самостоятельного изготовления деревянного навеса для пригородного дома разделен на несколько этапов:

Установка опорных столбов. Вначале следует произвести разметку площадки по форме навеса и выполнить земляные работы. Арматурные каркасы и закладные детали анкерных болтов следует прочно закрепить в опалубке. Через двадцать дней после бетонирования можно снимать опалубку с опорных столбов.

Обвязка несущей конструкции. Для обеспечения необходимой жесткости, сборку деревянного каркаса навеса следует производить стальными уголками на болтах.

Устройство покрытия навеса. Сборку конструкций стропильных ферм производите на земле. Стропильные фермы смонтируйте на прогоны через каждые девятьсот миллиметров.

По верхнему поясу стропильные фермы соедините плитами из отходов деревообрабатывающего производства и покройте профилированным стальным настилом.

Ливневый водоотвод. Вдоль линии ската крыши следует закрепить под уклоном на кронштейнах пластиковые желоба. В конце ската установите воронку и коленом задайте нужный угол для стыкования с вертикальной водоотводной трубой.

Требования к конструкции навеса

Важной особенностью деревянного навеса является то, что создается парусность конструкции при сильных порывах ветра.

Поэтому при расчете несущей способности конструкции каркаса временного убежища следует учитывать не только временную вертикальную снеговую нагрузку, но и горизонтальную ветровую нагрузку.

Проекты и инструкция по строительству навеса для машины из дерева своими руками

Во время работы на собственном огороде либо приусадебном участке необходимо иметь подходящее место для парковки автомобиля, для защиты от солнца и дождя. И не на каждом участке есть возможность построить гараж, защищающий автомобиль от дождя и солнца. В таком случае выходом становится собственноручное возведение навеса для машины из дерева.

Варианты навесов

Возможно построить навес практически из любого сырья, используя для этого поликарбонат, дерево, профнастил, металлические листы и другое.

По виду деревянные навесы делят на:

  1. Навес-пристройка. В такой конструкции одна часть крыши будет опираться на стену другой постройки либо гаража. Такой импровизированный гараж можно сделать полностью деревянным, также возможно возведение с металлическими компонентами, кирпичом, черепицей, шифером.
  2. Стационарный навес. Такое строение является самостоятельной конструкцией с несколькими парами отдельных стоек. Каркас строится из дерева, кровельные работы выполняются из шифера, поликарбоната. Для дополнительной защиты от ветра можно построить небольшой забор, например, из кирпича.
  3. Навесы с плоской крышей. Такой тип постройки является наиболее простым в установке. Строятся такие конструкции быстро, строительных навыков не требуют. Однако на плоской части крыши регулярно скапливается мусор, под весом которого доски могут просесть, что приведет к накоплению воды. Поэтому нужно часто чистить крышу, во избежание гниения каркаса и крыши.
  4. Постройки со сложной формой крыши. Данный вид навеса для автомобиля достаточно сложно построить самостоятельно, без профильного образования и умения читать чертежи.

Выбор древесины для навеса

Наиболее доступным и практичным материалом для постройки навеса является дерево. На обработку материала не уходит много времени. Также не нужны дорогостоящие инструменты. Однако стоит помнить: древесина быстро портится из-за сырости, насекомых либо грибков.

Оптимальным выбором для навеса является лиственница. Хвойные породы – сосна, кедр – являются мягкими в обработке массивами дерева. Обрабатывать бревна из дуба для подготовки каркаса сложно, к тому же это занимает много времени. Поэтому древесина лиственницы является самым лучшим из доступных сортов дерева. Кроме того, лиственница отличается сопротивляемостью гниению.

Преимущества и недостатки навеса из дерева

Укрытия из дерева, предназначенные для защиты авто от неблагоприятных условий окружающей среды, имеют следующие преимущества:

  1. Хвойные породы дерева и массивы из твердых сортов отличаются высокой прочностью.
  2. Длительный срок службы – при условии обработки от короедов и сырости.
  3. По сравнению с навесом из металла либо кирпичей, такую конструкцию проще построить.
  4. Относительная простота ремонта.

К недостаткам относят:

  1. Риск воспламенения (особенно высок летом, при повышенной среднесуточной температуре и засухе).
  2. Без обработки от гниения быстро приходит в негодность.
  3. По прошествии нескольких лет каркас неминуемо деформируется.
  4. Разрушение структуры гаража при появлении шашеля и прочих насекомых.

Проект, чертеж и схема

Черчение схемы для конструкции – не слишком сложный процесс. Первоначально стоит определиться с местом размещения навеса. Далее – замерить свободный участок (для этого потребуется строительный метр), записать полученные данные на листик.

Для формирования проекта потребуется обратить внимание на:

  1. Во-первых, стоит определиться с габаритами и количеством автомобилей, которые планируется ставить под укрытие. После – решить, какой вид навеса подходит для конкретного случая.
  2. Высоту готовой конструкции необходимо планировать с учетом дополнительного груза на крыше автомобиля или роста хозяина. Поэтому нужно дополнительно добавить 150 сантиметров. Однако слишком большая высота крыши может привести к тому, что из-за постоянного воздействия ветра повысятся нагрузки на изгиб стоек. Также под слишком высокую крышу могут попадать капли косого дождя.
  3. Чтобы обеспечить большую прочность конструкции для машины, необходимо устанавливать дополнительные поперечные балки, монтируемые между несущими столбами. Предназначение таких балок – усиление конструкции и повышение устойчивости против ветра или других механических воздействий.
  4. Далее необходимо определиться с шириной конструкции. Для этого потребуется измерить ширину автомобиля с открытыми дверьми с обеих сторон; к полученным показателям добавить не менее 30 сантиметров с двух сторон.

После определения размеров постройки можно начинать подготавливать материалы.

Необходимые инструменты и материалы

Для постройки навеса для автомобиля не потребуется большое количество специальных инструментов. Можно обойтись и обычной пилой, молотком и несколькими емкостями.

Однако, для быстрой постройки конструкции, рекомендуется подготовить следующие инструменты:

  • циркулярная пила;
  • веревка и колья;
  • лопата;
  • строительный уровень;
  • любая емкость для воды;
  • бетономешалка;
  • шуруповерт либо отвертка со сменными битками;
  • ключи.

Материалы для постройки включают:

  • цемент, песок и гравий;
  • покрытие крыши на выбор – шифер, черепица, стеклоизол, металлические листы;
  • строительные уголки (минимум 8, если строить без дополнительных укрепляющих балок);
  • саморезы, болты, гайки, гвозди;
  • строительный брус необходимого размера в нужном количестве.

Строительство автонавеса из дерева своими руками

Любой процесс строительства включает несколько этапов. Во время сооружения конструкции для автомобиля потребуется сделать следующее:

  • выбрать подходящее место для постройки;
  • залить фундамент;
  • установки каркас;
  • провести кровельные работы;

Выбор места для постройки

Перед началом возведения навеса на даче нужно определиться, будет ли это самостоятельное строение либо пристройка к уже имеющемуся. Лучшим местом для постройки является территория перед въездом. Там же можно хранить инвентарь во время работы. Кроме того, желательно строить навес на возвышении. Тогда под ним не будут скапливаться лужи.

Фундамент

Основа для конструкции должна выдерживать всю нагрузку каркаса и крыши. Существует два варианта заливки фундамента. Можно использовать свайно-винтовую конструкцию, которая сделает готовое строение устойчивым.

Альтернатива – выкопать небольшие ямки, вставить сваи и забетонировать. Лучшим диаметром для несущих свай является показатель 120-150 миллиметров. Глубина закапывания – не менее 100 сантиметров. Во время закапывания стоит проверить строительным метром, ровно ли они закреплены.

Возведение каркаса

После установки вертикальных свай по всей длине конструкции монтируют продольные балки. При этом необходимо контролировать угол крепления. Продольные балки, которые закрепляются на противоположной стороне крыши, устанавливаются только после проверки уровня наклона. Не желательно, чтобы угол наклона превышал показатель в 3 градуса.

После этого нужно заложить стропила, таким образом, чтобы на них можно было устанавливать крышу. Стоит оставлять между досками стропил расстояние не менее 60 сантиметров. К опорным балкам такие доски прикручиваются шурупами. При наличии в плане желоба для стекания воды, от последнего стропила нужно отрезать около 10 сантиметров.

Монтаж кровли

Финальный этап возведения – укладка кровельного материала. Для крыши можно использовать шифер, черепицу, дерево, стеклоизол либо поликарбонат. Однако, при использовании досок, крыша может подтекать, так что необходимо будет покрыть её слоем материала, защищающего от гниения.

При использовании шифера либо поликарбоната таких проблем не возникнет. Крепятся листы от нижней части к верхней, таким образом, чтобы каждый следующий лист перекрывал стык с предыдущим.

На двускатной крыше сверху конструкции закрепите козырек, защищающий от попадания влаги внутрь. После прокладки желоба стоит направить трубу вертикально вниз. Вокруг фундамента, на небольшом расстоянии, стоит выкопать небольших размеров траншеи, служащие для отвода излишков воды. Во избежание неудобств можно накрыть их жесткой сеткой.

Навесы для машины своими руками: делаем простые конструкции для защиты авто

Если вы живете в загородном доме, то наверняка задумывались не только об обустройстве дома, но и постройке навеса для своей машины. Такая конструкция сможет защитить авто от неблагоприятных погодных условий, а также украсить ваш участок. Сегодня вы узнаете, как сделать навесы для машины своими руками и какие материалы для этого выбрать.

Читать еще:  Разрисованные бочки: как разукрасить, на даче, для воды, картинки, видео (10 фото)

Обзор конструкций

Навес – это строение, которое состоит из потолка, пола и вертикальных опор. Размещается он возле жилья, поэтому его нужно будет удачно вписать в общую картину.

Выбор материалов для постройки зависит от ваших предпочтений и финансов. Но наиболее часто встречаются следующие виды.

1. Деревянный. Такие конструкции легко делать, а также они не требуют специального ухода и инструментов, достаточно просто протирать их антисептиком. К недостаткам деревянного изделия относится риск загнивания, возгорания. Чтобы решить эту проблему, строение обрабатывают огнестойкими жидкостями и пропиткой.

2. Металлический. Его основу варят из металлопрофиля либо куют. С нулевым опытом в строительстве будет сложно сделать такой навес, так как работа требует технику для сварки, но этот вопрос можно решить с помощью специалиста. К преимуществам такого вида относят прочность и надежность материала, а к недостаткам – возникновение ржавчины.

3. Каменный, бетонный или кирпичный. Такие конструкции выглядят более габаритно, но зато за ними не нужен уход.

Верхний элемент сооружения, его разновидности и материалы

Прежде чем самому сделать навес под машину, стоит обратить внимание, что в некоторых случаях нужны дополнительные подпорки. Они понадобятся тогда, когда расстояние между основными опорами больше 4,5 метра. Это позволит защитить автомобиль от сильного ветра или давления снега.

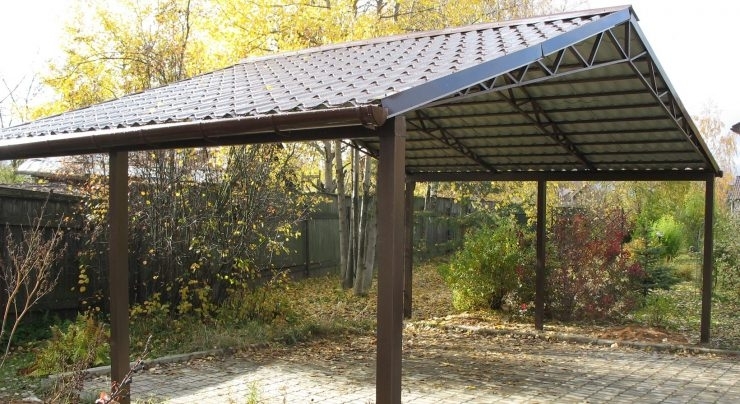

Иногда сооружения обустраивают щипцовой или вальмовой крышей. Для односкатной стропильной системы используют следующие виды материалов:

  • поликарбонат;
  • профлист;
  • металлочерепица;
  • шифер.

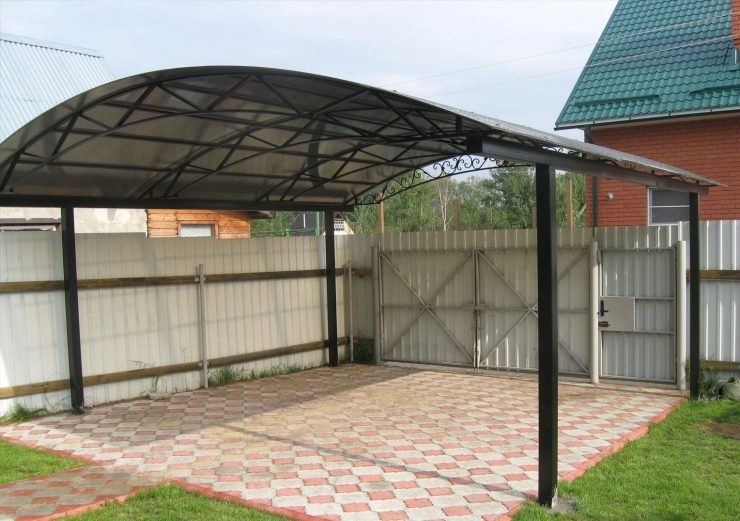

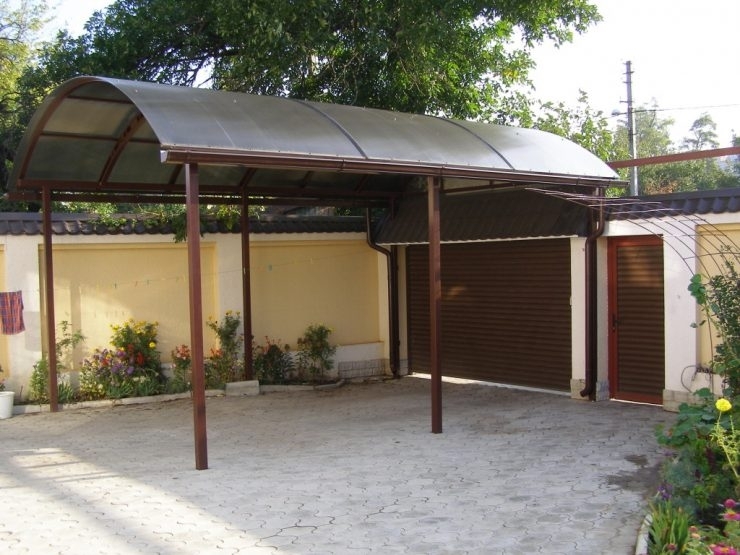

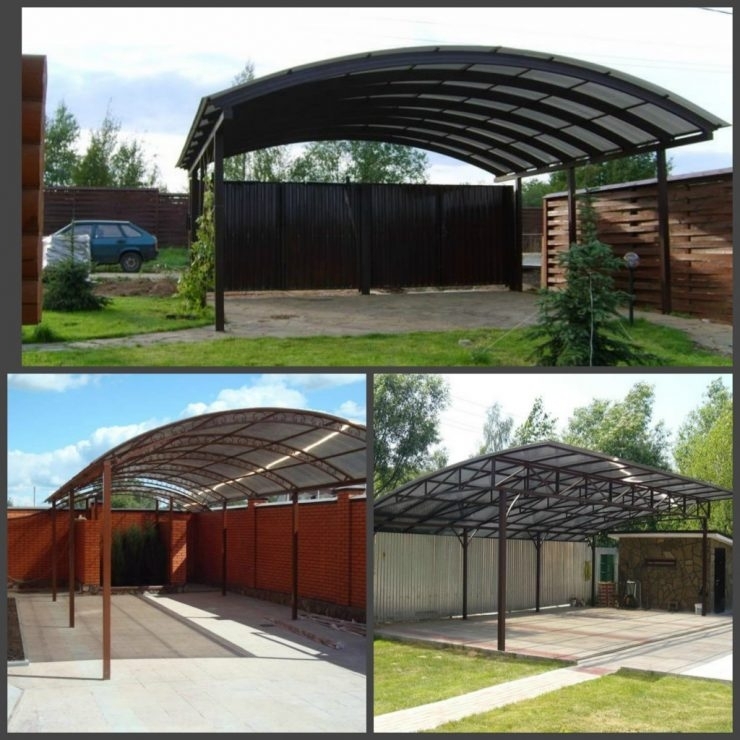

Навес на машину из поликарбоната своими руками делают со сводчатой крышей. Такие конструкции подходят всем, так как отлично вписываются в ландшафт и почти незаметны. Как сделать поликарбонат навесы для автомобилей так, чтобы они не протекали от дождей? Для этого крепим материал на специальные запрессовочные гайки, оставляя промежутки в 30-40 см.

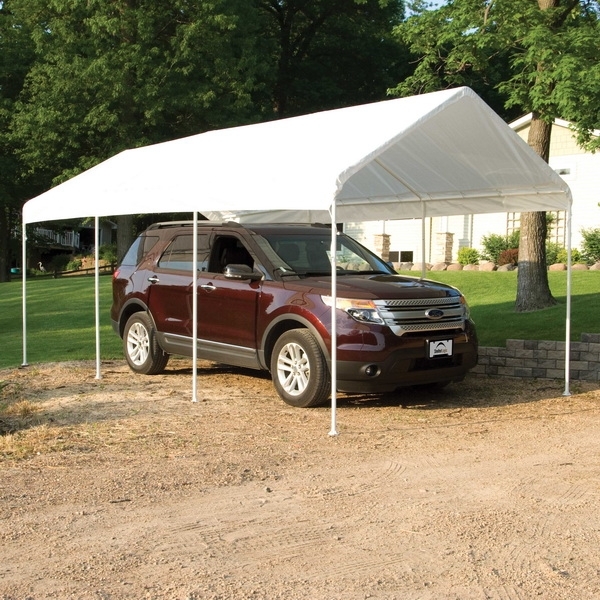

Тентовые навесы

Сооружения для автомобиля можно приобрести складные, которые занимают мало места. Выглядят они в виде тентовой крыши с каркасом. Плюс такого варианта в том, что его очень легко и быстро устанавливать. Вдвоем можно справиться буквально за пару часов. Такая идея пригодится для поездок на природу или путешествий.

Обустройство нижней части строения

Кроме постройки конструкции, нужно оформить и саму площадку для машины. Ее можно засыпать сыпучими материалами или камнем, уложить бетонной плитой или тротуаром. Чтобы площадка не теряла свой первозданный вид, ее нужно предварительно подготовить: убрать верхний слой почвы, засыпать фундамент песком, и только после этого приступать к постройке. Также стоит заранее позаботиться о дренажной системе, чтобы на вместе конструкции не образовывались лужи.

Расчет размеров строения

Чтобы правильно построить изделие, нужно учитывать его будущие размеры. Исходя из этого, рассчитываются составные части нашей конструкции.

Вертикальные несущие элементы

Столбы для опоры на навес из дерева представляют собой брусья шириной в 12-16 см. Для навеса из металла подойдет стальная труба шириной 12 см. Между опорами обязательно должно быть свободное расстояние около двух метров. Размеры отрезков для прогонов учитываются исходя из вида, высоты и ширины будущей конструкции и материалов.

Габариты

Стандартные размеры навеса занимают примерно 6,5× 3,5 метра. Они подходят как для миниатюрных автомобилей, так и для крупных. Чтобы разместить сразу две машины, но не занимать на постройку много места, можно выбрать пространство 6,5×6 метров.

Высота определяется в зависимости от модели авто вместе с багажником. От слишком низкого потолка тоже стоит отказаться, так как выходить из машины будет проблематично.

Подготовка земли

Вы можете сделать не только навес для машины, но и напольное покрытие. Оно бывает следующих видов:

  • живой газон или рулон с искусственной травой;
  • гравий;
  • асфальт;
  • клинкерный кирпич;
  • плитка.

Она будет выглядеть как плитка с отверстием посередине или в виде решетки. Также вы можете обустроить газон. Для обустройства газона необходима подложка из песка, которая засыпается в промежутки.

Эта информация поможет вам смастерить навес для автомобиля самому и надежно защитить свое транспортное средство на долгие годы.

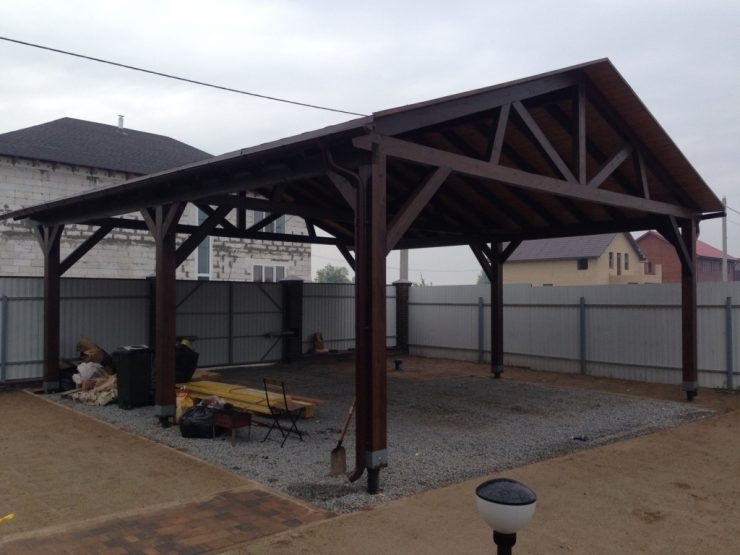

Деревянный навес для машины: как построить укрытие для своего автомобиля

Планируя обустройство территории загородного участка, каждый хозяин-автолюбитель обязательно выделяет местечко для размещения одного или даже двух автомобилей. Но даже имея гараж на участке, не всегда есть время и желание каждый раз, заезжая во двор, загонять автомобиль. Навес для машины своими руками – отличное дополнение к стационарной постройке. Основным преимуществом обустройства такого навеса является возможность оставлять автомобиль на открытом воздухе, свободные перемещения которого способствуют скорейшему испарению влаги, затормаживая тем самым процесс коррозии металлических элементов авто.

Навесы каких конструкций существуют?

Выбирая строительный материал для обустройства навеса, многие владельцы загородных участков останавливают свой выбор на дереве. Навесы из дерева, в сравнении с металлическими конструкциями, обладают рядом неоспоримых достоинств, основные среди которых:

  • Экологичность материала;
  • Легковесность возведенной конструкции;
  • Простота монтажа и обработки (полировка, покраска или лакировка);
  • Невысокая стоимость.

Навесы для машин бывают двух разновидностей: стационарные конструкции и пристройки к зданию.

Чтобы пристройка деревянного навеса для автомобиля создавала вместе с другими строениями на участке единый гармоничный архитектурный ансамбль, при его возведении следует использовать такие же отделочные строительные материалы. Для повышения устойчивости конструкции столбы дополнительно бетонируют, или устанавливают их на ранее подготовленной бетонной площадке.

Пристраиваемые навесы выступают своеобразным продолжением уже существующего строения. Одним концом навес опирается на стену дома, а другим – на стойки

Навесы для автомобилей из дерева могут представлять собой и отдельно стоящие стационарные постройки. Для обустройства таких сооружений используется не менее четырех опорных стоек

Планируя построить навес, расчитанный на размещение сразу двух-трех машин, количество стоек может возрасти до восьми и более. В среднем, при строительстве навеса на несколько парковочных мест, столбы устанавливают по периметру площадки на расстоянии метр-полтора друг от друга.

Выбираем оптимальные габариты строения

Решая сделать на участке навес для машины, следует прежде всего определиться с размерами будущей постройки.

Размеры строительной конструкции зависят от количества и габаритов автомобилей, которые будут храниться под ее крышей. Но в любом случае длина и ширина навеса должны на один-два метра превышать габариты авто

Для размещения автомобиля длиной в 4 метра, потребуется навес размером 5х2,5 м. Для хранения более габаритных машин, таких как минивэн или джип, потребуется навес размерами 6,5х3,5 м.

Что касается высоты конструкции, то ее следует рассчитывать с учетом высоты самой машины и возможного груза на верхнем багажнике. В то же время слишком высокая конструкция – далеко не лучший вариант, поскольку возникает вероятность расшатывания крыши при сильных порывах ветра, а также попадание косых осадков.

Оптимальное соотношение размеров навеса для размещения одной машины. В среднем, высота навеса не превышает 2,5 метра

Планируя возвести конструкцию высотой, превышающую три метра, следует предусмотреть обустройство мощных поперечных балок, которые будут охватывать весь навес по периметру, повышая тем самым прочность деревянной постройки. Крышу же стоит выполнить двускатной, поскольку такой вариант обустройства считается более надежным.

Этапы строительства деревянного навеса

Этап #1 – закладка основания

Выбирая место для размещения навеса, следует отдавать предпочтение «стратегическим» точкам участка: площадкам перед воротами, возле гаража, вдоль сада или огорода. Это даст возможность использовать навес не только для размещения автомобиля, но при необходимости для хранения садовой техники, дров и собранного урожая.

Место под площадку должно быть на небольшом возвышении, что позволит препятствовать скоплению сточных вод во время осадков

Совет. Место под площадку лучше выбирать на небольшом возвышении, что позволит препятствовать скоплению сточных вод во время осадков.

Для этих же целей по периметру площадки выкапывают дренажные канавы, которые после завершения строительных работ прикрываются решетками.

Строительство навеса из дерева своими руками, как и возведение любой постройки, начинается с закладки основания. Для обустройства такой относительно легковесной конструкции можно использовать столбчатый или свайно-винтовой фундамент. Возможен вариант установки готовых фундаментных блоков или заглубление самих опорный столбов. Для закладки такого основания следует рассчитать количество опор, и под каждую из них вырыть яму глубиной не менее одного метра.

Установив опоры, для придания прочности конструкции к нижней части столбов прибиваем поперечные отрезные доски и бетонируем.

Совет. Чтобы продлить срок службы деревянных опор следует предварительно обработать их антисептическим составом, компоненты которого будут препятствовать гниению древесины.

Опорные вертикальные столбики к основанию конструкции можно крепить также при помощи кронштейнов и уголков

Саму площадку под навесом можно забетонировать или выложить тротуарной плиткой.

Этап #2 – возведение каркаса

Устанавливаем вертикальные стойки. Для создания равномерного уклона опор по всей длине, монтируют продольные балки, положение которых тщательно проверяют уже на первых двух стойках. После этого устанавливают противолежащие продольные балки, определяя необходимый уровень наклона при помощи уровня и рейки. Угол наклона продольных балок, уложенных в пазы верхних торцов опор, не должен превышать 3%.

Крепление продольных балок к опорам выполняют при помощи стальных уголков, зафиксированных на шурупах

Обустройство как двускатной, так и двускатной крыши невозможно без укладки стропильной системы. На установленные опоры укладывают стропила, закрепляя их на продольных балках, выдерживая расстояние между ними в 70 см. Крайнее стропило укладывают на балку, отступив 8-10 см от края, чтобы оставить место для обустройства водосточного желоба. Соединения деревянных элементов каркаса лучше осуществлять путем вырубки на торцах полок – «вполдерева».

Этап #3 – монтаж кровли конструкции

На обрешеченный каркас укладываем кровельное покрытие. Среди наиболее популярных кровельных материалов можно выделить: поликарбонат, дерево, профнастил.

Читать еще:  Помидоры-гиганты король королей: описание, достоинства и недостатки сорта, выращивание рассады, посадка и уход, отзывы

Основными преимуществами сотового поликарбоната являются: невысокая стоимость, простота монтажа и отличные эксплуатационные характеристики. Решая выстелить крышу листами поликарбоната, достаточно замерить размеры каркаса и при помощи электроинструмента или ножовки придать необходимую форму и размер листам.

Совет. Работая с сотовым поликарбонатом, важно следить за перпендикулярностью расположения каналов листов относительно поверхности земли. Благодаря такому расположению проникающая внутрь влага будет свободно испаряться.

Листы поликарбоната фиксируют на каркасе при помощи саморезов, диаметр отверстий для которых должен быть несколько шире, чем размер самих саморезов

Под действием перепада температур материал то расширяется, то сжимается. Небольшой запас диаметра отверстий позволит предупредить растрескивание краев мест крепления.

Чтобы влага и пыль не попадала в полости укрывного материала, верхние и нижние края закрывают цельной или перфорированной лентой, а на местах креплениях используют резиновые прокладки.

Планируя выполнить кровлю из деревянных досок, следует обработать их поверхность водозащитной смесью. Это позволит на несколько лет продлить срок службы кровли конструкции.

Выбирая в качестве кровельного материала профнастил, следует учитывать что листы укладывают с небольшим нахлестом, а их фиксацию выполняют сначала по углам и лишь после этого по всей поверхности изделия

Закрепляют листы на каркасе с помощью оцинкованных саморезов, уложенных на резиновые шайбы-прокладки. Подробнее про монтаж кровли на навес смотрите на сайте “Кровельный Гид“.

Видео-пример проведения строительных работ


Задекорировать навес, защищающий автомобиль от непогоды, можно, обустроив по одной из сторон каркаса перголу с вьющимися растениями: диким виноградом, клематисом, розой.

Мастер-класс строительства деревянного навеса для автомобиля

Деревянные дом, баня, козырек для машины. А почему бы и нет? Ведь нет никакой нужды разбавлять полюбившуюся деревянную архитектуру дачи или усадьбы металлическим каркасом. Всегда существует возможность изготовить толковый деревянный навес для авто из бруса или доски.

  • 1 Преимущества конструкции
  • 2 Список необходимых инструментов
  • 3 Этапы строительства деревянного навеса

Преимущества конструкции

Если вы не принадлежите к числу автолюбителей, сидели за рулем автомобиля, только когда он стоит на парковке, то вряд ли сможете понять, насколько бывает утомительным загонять железную лошадку после каждой поездки в гараж. В особенности, когда таких мини-вояжей доводится совершать по пятнадцать раз на день.

Оставлять машину просто под открытым небом — это не выход. Июльское солнышко за несколько часов превратит салон автомобиля в духовку. А неожиданно упавший с неба град причинит немало вреда. Честное слово, дешевле соорудить небольшой навес и навсегда забыть о подобных проблемах.

В качестве конструкционных материалов применяют сталь, дерево, как порознь, так и в комбинации друг с другом. При этом любителей гаек, сварочных швов будет на порядок больше, нежели сторонников гвоздей и саморезов.

Причина кроется в простоте, надежности металлических конструкций, а также их завидной долговечности. Мосты, маяки, башни и другие памятники стальной архитектуры служат по 200 лет, тогда как деревянные строения без бережного ухода не доживают и до четверти века.

Но есть свои поклонники и у пиломатериалов. Эти люди хотят построить не просто навес для машины из дерева, а еще и вписать его в общий дизайн своего участка.

А все потому, что дерево — визуально теплый материал, имеющий привлекательную текстуру, большой художественный потенциал. А некоторые архитектурные стили, в особенности с деревенскими корнями, не приемлют обилие металла, отдавая предпочтение природным материалам. Древесина — их бесспорный лидер.

Также брусья, доски используются для изготовления бюджетных строений без какой-либо претензии на красоту. Уместны они и в том случае, когда материал уже есть в наличии, а металл придется закупать дополнительно.

При должном уходе деревянный навес для автомобиля может служить веками, нужно лишь выбрать годный пиломатериал, правильно его обработать, следить за ним в процессе эксплуатации. Благо масел, антисептиков сегодня предостаточно.

На любой вкус и бюджет. Но оставим эти общие рассуждения и изготовим своими руками для машины небольшой навес из бруса. Он будет крепче, симпатичнее обычной доски.

Для начала необходимо подготовиться. Лучше, если в сети будет найден подходящий чертеж или проект, а фото пользователей, уже построивших такое строение, помогут представить, как будущая конструкция будет выглядеть в реальности. Дальше отбираем или закупаем материал.

Список необходимых инструментов

Стоит заранее подготовить все необходимые инструменты, чтобы потом не отвлекаться на их поиск или покупку. Список обычно включает следующие позиции:

  1. Бензопила или ручная циркулярная пила.
  2. Угольник.
  3. Уровень.
  4. Рулетка.
  5. Молоток.
  6. Топор.
  7. Набор стамесок.
  8. Мелок.
  9. Малярная нить.
  10. Дрель.
  11. Шуруповерт.
  12. Валик и кисть.
  13. Садовый бур.

Возможны дополнения, но это основные средства труда.

Этапы строительства деревянного навеса

Начинаем работу с заготовки нужных материалов. У нас это будет:

  1. Брус сечением 100×100 мм.
  2. Несколько обрезков бруса 150×150 мм.
  3. Деревянная доска 25×150 мм и 50×100 мм.
  4. Металлочерепица, сопутствующая фурнитура.
  5. Гвозди, шурупы.
  6. Отработка, лакокрасочные материалы.

Поверьте, лучше собрать все необходимое и спокойно строить для своего автомобиля навес из бруса, чем расходовать ценное время на вынужденные поездки по строительным рынкам.

Если все готово, выбираем 20 столбиков сечением 100×100 мм, ровняем их торцы. От этой ровной линии отбиваем на дереве показатель глубины промерзания почвы в вашем регионе, добавив к нему 50 мм. Для Подмосковья УПГ равняется 1400 мм, то есть отмеряем 1450 мм.

Обрабатываем погружаемую часть бруса разогретой масляной отработкой, уделяя особое внимание торцу опоры. Помним, что дерево впитывает влагу именно вдоль, а не поперек волокон.

Делаем разметку участка под опоры. Сначала натягиваем контур нужных геометрических размеров (6000×4000 мм) при помощи обрезков арматуры и малярной нити, а потом, отступив от шнуровки на 50 мм внутрь контура, делаем отметки под столбы. При помощи садового бура изготавливаем для опор скважины, качественно уплотняем их дно.

Размещаем опоры в гнезда. Выравниваем их по ранее установленной шнуровке, контролируя свою работу уровнем. Засыпаем пазухи грунтом, тщательно его уплотняя в процессе засыпки. Если вместо выбранной почвы вы хотите выполнить отсыпку песком, то гнезда нужно делать сантиметров на десять глубже. Все столбы подрезаем на одном уровне.

Несмотря на то, что мы заглубили опоры на добрых полтора метра в землю, их все равно нужно перевязать. Обвязку делаем из бруса 100×100 см, соединяя его в полдерева. Если возникает необходимость срастить балку по длине, делаем это только на торце опоры.


Раскладываем капитальные лаги строго над опорами, прикручиваем их к обвязке. Заметьте, в лагах есть тридцатисантиметровые «хвосты». Они нам еще пригодятся.

Поскольку пролет в четыре метра слишком большой, пары лаг необходимо укрепить раскосыми, направленными как внутрь навеса, так и к его свесам. В архитектуру конструкции отлично впишется брус сечением 150×150 мм.


Спускаемся на землю, завершаем работу по обеспечению жесткости каркаса. Для этого нам понадобятся вот такие вставки.

Это не просто ограждение, а, в первую очередь, раскосые. Именно они позволят навесу сопротивляться ветровым нагрузкам.

Дальше устанавливаем на лагах три поперечные балки. Они будут собирать нагрузку со всей стропильной системы, а потому материал обязан быть максимально качественным с минимальным количеством трещин и сучков. Под стропильные ноги кладем брус 100×100 мм. Под коньковый брус устанавливаем балку сечением 150×150 мм.

Над парами лаг устанавливаем стойки (40 см), монтируем на них коньковый брус, в качестве которого используем полюбившийся пиломатериал сечением 100×100 мм. Если его необходимо соединить, то делаем это только на вертикальных опорах.

Следующий этап строительства автонавеса — монтаж стропильного скелета. Для его ног используем доску 100×50 мм. Один ее торец опираем на стропильный брус, второй зарезаем под опорный. И помните, этот зуб — не причуда, а важная составляющая безраспорной кровли.

Теперь укрепляем подкосами фронтальные стропила, а ригелями стягиваем рядовые. Подробности и размеры на схемах.

Также понадобятся небольшие раскосины для укрепления конькового бруса. Без них всегда будет существовать риск аварии.

Для обрешетки берем обрезную доску 25×150 мм, начинаем работу с обшивки конька и свесов. Фронтонный напуск делаем порядка 25-30 см, а свес — 75 мм.


При этом шаг обрешетки выдерживаем в районе полуметра. Не стоит стремиться сбить монолитный щит. Это лишний вес, а у нас не такие уж толстые опоры.

Покрываем дерево защитным слоем краски или пропитки. Можно, конечно, использовать в работе террасное масло, но оно обойдется гораздо дороже.

К готовой высохшей обрешетке прикручиваем шурупами профнастил или металлочерепицу. В отличие от классического шифера, «гвоздь» ставим не в волну, а в место соприкосновения металла с доской. При этом рез прячем под конёк, оставляя свесы с заводским краем.

Работаем так, чтобы ветровой свес был в пределах 30 мм, а лобовой – не более 70мм.


А вот так будет выглядеть наш навес из дерева для автомобиля в сборе. Простенько, но со вкусом.

Паркуемся на даче – деревянные навесы для автомобилей

Самостоятельно возводимые деревянные навесы для автомобилей могут быть представлены стационарными и пристроенными к зданию конструкциями.

Навесы над автомобильной парковкой различаются размерами, формой, а также основным назначением и используемыми кровельными материалами.

Особенности деревянных навесов для машин

Тем не менее, такие постройки уступают по популярности строениям на основе металлических каркасов.

Чаще всего для строительства используются покрытый прозрачной лакировкой деревянный простой или профилированный брус, который при желании можно заменить натуральным оцилиндрованным бревном.

В качестве покрытия деревянного каркасного основания навеса, могут быть использованы практически любые кровельные материалы, включая поликарбонатные листы и мягкую гибкую черепицу.

Основные недостатки древесины представлены ограниченным сроком службы, подверженностью негативным атмосферным воздействиям и биологическим факторам, а также необходимостью выполнять систематическую обработку элементов.

Разновидности

Принято считать, что автомобильные деревянные навесы пристроенного типа возводятся очень быстро и легко, что обусловлено наличием в конструкции уже готовой части, представленной стеной домовладения или другого строения.

Читать еще:  Мшанка шиловидная: описание, сорта, правила посадки и ухода, как вырастить из семян, в саду, в домашних условиях, профилактика болезней, применение в декоре участка

Однако, правильное самостоятельное строительство такой постройки предполагает обязательный учет основных технических и эксплуатационных характеристик, а также расчёт оптимальной и максимальной нагрузки на устанавливаемые опорные столбы.

Конструкции из древесины выделяются экологической чистотой и, как правило, отлично стилистически сочетаются с деревянным домостроением и традиционными надворными постройками.

Кровельная часть автомобильного деревянного навеса чаще всего бывает:

  • простой односкатной на основе стропильной системы;
  • двухскатной или вальмовой, многофункционального типа;
  • привлекательного арочного типа.

Отдельно стоящие разновидности, при правильной разработке эскиза и составлении грамотных чертежей, обладают достаточными показателями устойчивости и высокой надежностью. Несущее основание, в этом случае, чаще всего бетонируется.

Навес под машину

Количество парковочных мест под навесом может варьировать, но при необходимости увеличить размеры конструкции можно достаточно легко и быстро. В качестве покрытия для парковочного места чаще всего используется щебенка, бетон, камень искусственный или натуральный, а также тротуарная плитка.

Навесы, являющиеся относительно небольшими архитектурными сооружениями, состоят из опор, кровельной части и непосредственно места для парковки транспортного средства, а надежность и долговечность такой конструкции напрямую зависят от правильной разработки эскиза и грамотного выбора разновидности.

Хотите сделать тротуарную плитку самостоятельно? Тогда вам нужен вибростол для тротуарной плитки. Читайте о том, как изготовить его своими руками.

Устройство ленточного фундамента для забора подробно описано тут.

Варианты изготовления плетеных заборов вы можете посмотреть, пройдя по ссылке.

Оптимальные габариты

Изначально обязательно замеряется высота транспортного средства с максимальными размерами груза, который может разместиться на верхнем багажнике автомобиля. Полученный результат позволяет грамотно подобрать высоту опорных столбов, как для отдельно возводимого навеса, так и для пристраиваемой к дому конструкции.

Категорически не рекомендуется возводить слишком высокую конструкцию, так как такой автомобильный навес будет неудобным в эксплуатации и обслуживании.

Кроме всего прочего, неправильно выбранная высота постройки не позволит навесу осуществить качественную защиту автомобиля от порывистых сильных ветров и атмосферных осадков.

Размеры автомобильного навеса для размещения сразу двух транспортных средств напрямую зависят от модельных особенностей авто, а также их габаритов. Если на парковочном месте под защитным навесом с деревянным каркасом планируется располагать один автомобиль длиной 4 м, то ширина возводимого сооружения должнас составлять 2,5 м при длине 5,0 м.

Чертеж навеса с указанием габаритов

Владельцам минивэнов и джипов целесообразно использовать конструкции шириной 3,5 м и более, при длине не меньше 6,5 м. В зависимости от размеров подбирается кровельный материал, который может быть представлен листовым поликарбонатом, тентовым полотном, профилированным настилом, а также металлической или гибкой черепицей.

Материалы для изготовления

Древесина, используемая для строительства автомобильного навеса, не должна быть слишком влажной или низкокачественной. Деревянный брус следует обязательно предварительно подвергнуть обработке специальными антисептическими составами.

К выбору материала предъявляется целый ряд требований, поэтому необходимо обязательно учитывать следующие рекомендации:

  • стойки, поперечины и опоры конькового бруса — из пиломатериала размерами 15х15 см;
  • обрешетка — из пиломатериала размерами 4,0х15,0 см;
  • подкосы — из пиломатериала размерами 10,0х6,0 см;
  • песок — для обустройства отведения сточных вод;
  • ПВХ-изоляция или специальный стальной чехол.

Пробуренные ямки глубиной не менее полуметра с установленными опорными столбами в обязательном порядке бетонируются.

Деревянные навесы для автомобилей: проекты, подготовительные работы, строительство и отделка

При обустройстве своих загородных участков, как правило, хозяева выделяют местечко для своего автомобиля. Правда, строить гараж не всегда целесообразно, так как на это требуются существенные капиталовложения и довольно много времени. Если участок посещается время от времени, то отличным решением в этом случае является навес для машины из дерева, строительству которого и посвящена данная статья.

Деревянный навес для автомобиля

Общие сведения

Навес для авто из дерева имеет множество достоинств. В первую очередь он надежно защищает автомобиль от воздействия солнечных лучей и осадков, при этом легко и быстро устанавливается, благодаря чему построить его может каждый домашний мастер.

Надо сказать, что многие считают дерево недостаточно долговечным материалом в сравнении, к примеру, с металлом. Но в действительности, если правильно обработать древесину, то сооружение прослужит очень долго.

Навесы из дерева для автомобилей могут иметь конструкцию следующих типов:

Тип конструкцииОсобенности
ПристройкаВ этом случае навес одной стороной опирается на стену дома или другого строения.
Стационарный навесПредставляет собой самостоятельную конструкцию, кровля которой с двух сторон опирается на стойки.

Совет!
Деревянные навесы для машины обычно покрывают тем же кровельным покрытием, что и дом.
Благодаря этому конструкция гармонично вписывается в архитектурный ансамбль участка.

Деревянный навес пристройка

Строительство навеса

Проект

Прежде чем построить деревянный навес для автомобиля своими руками, необходимо создать проект будущей конструкции. Приступая к этой работе, прежде всего, следует определиться с размерами сооружения. Параметры в первую очередь зависят от размера автомобиля и количества транспортных средств.

Все конструкционные особенности сооружения должны быть отображены на бумаге. Кроме того, размеры основных элементов постройки должны быть указаны в миллиметрах. Чтобы правильно составить чертеж, можно предварительно изучить существующие проекты деревянных навесов для автомобилей.

Пример проекта каркаса деревянного навеса

Как правило, навес состоит из следующих элементов:

  • Опорных столбов;
  • Стропильной системы;
  • Кровельного покрытия;
  • Обвязки, которая придает строению прочность и связывает столбы в единую конструкцию.

Если планируется построить навес для машины своими руками из дерева в виде пристройки, опорные столбы устанавливаются лишь с одной его стороны.

Надо сказать, что чертежи не обязательно выполнять с высокой точностью. Главное, чтобы они были вам понятны и максимально подробно описывали конструкцию.

Бетонирование деревянного столба

Подготовительные работы

Начинать строить деревянный навес для машины своими руками надо с выполнения следующих подготовительных работ:

  • В первую очередь нужно выбрать подходящее место для будущего сооружения и подготовить площадку – удалить траву, при необходимости выровнять участок.
  • Затем нужно нанести разметку в соответствии с проектом. Для этого можно по углам будущего навеса вбить колышки и натянуть между ними нитки.
  • Вдоль ниток следует наметить места расположения опорных столбов. Как правило, они устанавливаются с шагом в полтора метра.
  • Затем нужно в намеченных местах выкопать лунки на глубину промерзания грунта. Этот параметр зависит от местности, но в среднем в нашей стране составляет 1,2м.
  • Далее на дно лунок засыпается слой песка и щебня.

На этом подготовительные работы завершены.

Строительство

Для строительства навеса понадобится брус сечением 150х150 мм.

Инструкция по его возведению выглядит следующим образом:

  • Начинать работу нужно с обработки деревянного бруса специальной антисептической пропиткой , которая предотвращает гниение древесины.
  • Затем надо установить опоры в лунки и зафиксировать распорками . На этом этапе необходимо проконтролировать положение столбов, чтобы они не отклонились от вертикали.
    Если крыша навеса будет односкатная, брусья с одной стороны они должны быть ниже, чем с другой, что обеспечит крыше необходимый уклон.
  • Далее пространство в лунках заполняется бетоном и трамбуется при помощи арматуры .
  • В завершение работы нужно выполнить вокруг столбов холмики из цемента и сделать от них склоны . В процессе бетонирования крайне важно не сместить столбы, чтобы они оставались в вертикальном положении.

На фото – обработка стыка герметиком

  • После застывания бетона место стыка между древесиной и бетоном необходимо обработать силиконовым герметиком . Это необходимо для того, чтобы в образовавшуюся щель не проникла влага.
  • Затем сверху по периметру столбов крепится верхняя обвязка из такого же бруса . Последний можно зафиксировать при помощи металлических уголков и саморезов. Кроме того, усилить конструкцию позволят раскосы.
  • Дополнительно желательно выполнить обвязку снизу , причем, ее можно сделать в виде декоративных ограждений. Таким образом, она сделает конструкцию прочней и привлекательней.
  • Далее выполняется кровля, основанием которой служит брус верхней обвязки . Наиболее простая конструкция крыши – это односкатный навес. В этом случае на обвязку просто укладываются брусья или доски, поверх которых стелется гидроизоляционная пленка и затем крепится кровельный материал.

Навес с двускатной кровлей

Если крыша двускатная, то из бруса делается стропильная система, которая состоит из стропильных ног и конькового прогона, образующих стропильные фермы. Последние представляют собой равнобедренный треугольник, опирающийся на основание кровли.

Пример конструкции стропильных ферм

Поверх стропильных ферм выполняется деревянная обрешетка из досок, к которой в дальнейшем крепится кровельное покрытие.

Совет!
Чтобы избежать скопления дождевой или талой воды возле навеса, по его периметру следует выкопать дренажную канаву и уложить поверх нее решетки.

Надо сказать, что автомобильные навесы из дерева, выполненные в виде пристройки, имеют несколько отличную конструкцию от вышеописанной. Как уже было сказано выше, с одной ее стороны в качестве основы крыши используется брус или доска, которая крепится к стене при помощи мощных дюбелей.

Пример крепления стропил к стене

Отделка

Теперь, когда навес для автомобиля на даче из дерева практически готов, следует выполнить его отделку. В частности, все деревянные элементы необходимо покрасить или вскрыть лаком. Для этого можно использовать любое лакокрасочное покрытие по дереву, предназначенное для наружных работ.

После покраски конструкции следует выполнить пол. Чаще всего для этого выполняют бетонную стяжку, Также можно уложить тротуарную плитку или даже террасные доски. На выбор материала влияют лишь собственные предпочтения и его цена.

На этом, можно сказать, навес для авто своими руками из дерева построен. Осталось лишь провести к нему электричество и выполнить освещение, что обеспечит удобство использования постройки в темное время суток.

Вывод

Деревянный навес обеспечит сохранность вашему автомобилю во время пребывания на загородном участке. Причем сделать его самостоятельно совершенно несложно, единственное, необходимо соблюдать некоторые приведенные выше правила, чтобы строение получилось прочным и долговечным.

Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.

Ссылка на основную публикацию
Adblock
detector
