Радиаторы чугунные, их технические характеристики и выбор

Радиаторы чугунные, их технические характеристики и выбор

С наполнением рынка новыми строительными материалами и комплектующими, повышается потребность в качественном и красивом оборудовании. В связи с этим и требованиями времени, многие люди принимаются за капитальный ремонт своего жилья и производственных помещений. Замене подвергаются все старые системы водопроводного и канализационного хозяйства, отопления, электроэнергии. Меняют оконные и дверные конструкции, половое покрытие, крыши частных домов. Однако, при смене старого оборудования часто оставляют старые чугунные батареи, проводя их предварительную промывку.

В чем же популярность этих конструкций, известных нам с советских времен? Почему многие строители не советуют менять старые батареи из чугуна? Конечно, старые конструкции из чугуна по дизайну не идут ни в какое сравнение с новыми видами отопительных приборов. Потому странным сочетанием, иногда, кажутся на фоне дорогих обоев новые металлопластиковые трубы разводки и старые батареи из 5-8 секций. Несмотря на то, что их аккуратно покрасили светлой краской, старомодные батареи не хотят плавно вливаться в дизайн интерьера. Но с точки зрения практичности и долговечности, они являются ценным материалом.

Ассортимент радиаторов отопления

Современные производители отопительных радиаторов предлагают широкий ассортимент таких конструкций. В основном радиаторы отопления отличаются материалом изготовления и внешним видом с определенным цветовым оформлением. Отличие также выражается в размерах, технических характеристиках. Наряду с новыми моделями отопительных радиаторов из стальных, алюминиевых, биметаллических, медных, пластиковых материалов и различных сплавов, многие люди приветствуют чугунные радиаторы отопления, и какие лучше — судить потребителям. Современные модели имеют отличный дизайн, выполненные из различных материалов, обладают красивым видом, практичными формами, легким весом. Но по другим показателям они уступают привычным нам чугунным конструкциям, которые относят к разряду советских времен.

Основные технические характеристики чугунных радиаторов

Батареи изготавливают из крепкого и однородного по структуре чугунного сплава. Каждая секция отливается в отдельности, а затем соединяется в определенную группу. Для установки батарей отопления необходимо определиться с тем, сколько необходимо секций. Их число может быть, начиная от 3-х и до 5-6, а иногда и до 12-ти, и зависит от многих факторов, среди которых выделяют:

  • площадь помещения;
  • количество окон;
  • наличие стеклопакетов;
  • высоту помещения;
  • этаж;
  • угловое размещение квартиры в многоэтажном доме;
  • другие факторы, влияющие на уровень энергоэффективности.

Технические характеристики радиаторов чугунных связаны с их выносливостью и надежностью. Максимальной температурой теплоносителя является температура в 130-150 градусов. Максимальным рабочим давлением считается 9-12 бар. В одной секции стандартных батарей из чугуна МС 140 помещается чуть более литра воды (1,11-1,45). Одна секция весит в пределах 6-ти кг (5,7 – 7,1), а ширина секции — 98 мм. Технические характеристики чугунных радиаторов рассчитаны на установку с расстоянием между стеной и батареей от 2- 5 см и высотой установки над плоскостью пола — в 10 см.

Общепринятые советы:

Если в комнате несколько окон, то батареи отопления следует устанавливать под каждым окном. В угловых квартирах следует провести утепление стен снаружи современными методами или увеличить количество секций в батарее.

Расчет количества батарей определяют умножением площади комнаты на 100 Вт и делением на теплоотдачу, которую получают от работы одной секции.

Теплоотдача из 1-й секции МС 140 считается 175 Вт. Из этого расчета исходит, что для комнаты 18 кв.м необходимо:
18х100:175=10,2

Для лучшей эффективности, полученный показатель увеличивают в большую сторону. Потому, для комнаты 18 квадратов подойдет чугунный радиатор МС 140 с 11-ю секциями.

Достоинства конструкций из чугуна

Сейчас применяют различные виды отопительных радиаторов, среди которых имеются современные чугунные изделия. Нынешний чугун и его сплавы не отличаются от прежних. Останавливает только «запредельная» цена современных чугунных конструкций. В таком случае, можно пользоваться старыми чугунными батареями, проведя их предварительный осмотр, промывку и очистку. Чугунные радиаторы отопления, и какие лучше: бывшие в употреблении или современные конструкции из разных материалов, решают в индивидуальном порядке. Длительное пребывание на пике славы чугунных батарей обусловлено рядом неоспоримых преимуществ:

  • химической устойчивости. Централизованно поступающая вода, может, имеет красновато-коричневый цвет и содержит в своем составе химические добавки. Различные химические соединения негативно влияют на состояние современных радиаторов из пластика, не повреждая чугун;
  • длительности эксплуатации. Еще до сих пор в наших квартирах стоят радиаторы отопления, которые были установлены в середине прошлого века. Технические характеристики чугунных радиаторов дают им срок эксплуатации в 50 лет, хотя практически их срок эксплуатации составляет 100 и более лет.
  • инерционности. Прогретые батареи отопления из чугуна сохраняют тепло длительный период времени. Теплоотдача при отключении системы уменьшается постепенно;
  • низкого уровня гидравлического сопротивления. Благодаря большому внутреннему диаметру и достаточному объему чугунных секций, отсутствуют помехи для циркуляции воды. На работу системы слабо влияет отложение солей и наличие ржавчины. Только, когда батареи полностью «забиты» различными скоплениями, горячая вода не поступает в одну или несколько секций чугунных батарей. Потому на вопрос: «Какие лучше: чугунные радиаторы отопления или пластиковые?» имеется однозначный ответ: «Конечно,чугунные!»;
  • прочности. Батареи из чугуна могут выдерживать давление 18 атмосфер.

Минусы чугунных конструкций для отопления

Читая лестные отзывы о преимуществах батарей отопления из чугуна или его сплавов, невольно возникает известная фаза о том, что незаменимых предметов не существует. Если бы чугунные конструкции отоплении были столь совершенными, то не появились бы пластиковые, биметаллические, медные, разносплавные радиаторы отопления. К недостаткам конструктивных и технических характеристик чугунных радиаторов относят:

  • внушительные размеры и тяжелый вес;
  • непрезентабельность внешнего вида;
  • наличие труднодоступных мест для окрашивания и ухода;
  • невозможность регулирования температурного режима;
  • медленный нагрев холодного помещения.

Однако такие недостатки не столь существенны и часто допустимы.

Чугунные радиаторы отопления, и какие лучше

Конечно, современные батареи отопления обладают своеобразной красотой и практичностью. Только их применение не приспособлено к нашим системам теплоснабжения. Потому до улучшения систем централизованного отопления, установку новых радиаторов из пластиковых материалов лучше не проводить. Чугунные радиаторы отопления, и какие лучше — нового или старого образца, решать вам. Если смену оборудования проводят в своем доме, где заливается вода без химикатов, поддерживается ее определенная температура, то оригинальные варианты (не китайские) прослужат не меньше, чем указано в инструкции по применению.

Чугунные радиаторы отопления — технические характеристики и описание

Всем нам хорошо знакомые с детства, чугунные радиаторы отопления – это классический вариант обогрева квартир, домов, офисов и прочих помещений. Не самый привлекательный внешний вид этих приборов с лихвой компенсируется высокой функциональностью и надежностью. Чем же так хороши чугунные радиаторы отопления? Технические характеристики чугуна являются ответом на этот вопрос.

В российских реалиях качество теплоносителя зачастую оставляет желать лучшего. Это значит, что металл должен быть устойчив к химическому воздействию, а также достаточно прочен. Если вы устанавливаете радиаторы в помещении, где имеется автономная система обогрева, то обо всем этом можно и не думать, однако в многоквартирных домах и прочих местах, где предусмотрена централизованная система отопления, чугунные радиаторы однозначно рекомендованы к использованию.
Теплоотдача у чугунных радиаторов отопления распределяется приблизительно следующим образом: 30% посредством конвекции и 70% — благодаря излучению.

Чугунные радиаторы отопления – технические характеристики

Итак, давайте подробнее рассмотрим структуру чугунных радиаторов отопления. Они имеют секционное строение, количество секций может быть разным. В идеале их количество должно отвечать вашим потребностям и основываться на точных расчетах. В основе этих расчетов лежат данные о площади отапливаемого помещения, высоте потолков и количество окон в нем, наличии других приборов для отопления и некоторых других нюансах. Чтобы не ошибиться в этих расчетах, лучше обратиться к специалистами. Количество секций чугунных радиаторов может колебаться от 2 до 10 или даже больше того – от этого зависит и длина прибора.

Строение радиаторов таково, что в каждой секции имеются каналы, по которым циркулирует теплоноситель. В качестве теплоносителя могут выступать вода или пар (чаще всего вода). По количеству каналов чугунные радиаторы отопления могут быть:

  • Одноканальными
  • Двухканальными
  • Трехканальными

Ширина (глубина) чугунных радиаторов отопления зависит от количества каналов.

Что касается качества теплоносителя, то это – вопрос, требующий вашего особого внимания. Техническая вода, которая циркулирует в радиаторах и используется для обогрева в России и странах СНГ, зачастую является достаточно «агрессивной». Это значит, что в ней содержатся различные примеси и абразивные частицы, которые могут, к примеру, вызывать коррозию металла.

Антикоррозийные свойства чугуна делают чугунные радиаторы отопления идеальными для использования. При этом максимальная рабочая температура теплоносителя вполне может достигать 150 градусов.

Преимущества и недостатки чугунных радиаторов

Подбирая радиаторы отопления для своего дома, вы можете выбрать медные радиаторы, алюминиевые, стальные или даже биметаллические – рынок предлагает вам немало вариантов.

Чугунные радиаторы используются очень давно и по-прежнему достаточно широко распространены. Один только этот факт говорит о том, что преимуществ у чугунных радиаторов гораздо больше, чем минусов. К недостаткам, тем не менее, можно отнести следующее:

  • Большой вес изделия и сопряженные с этим трудности. Транспортировка, установка и ремонт радиаторов могут представлять определенные сложности.
  • Максимальное давление, которое может выдержать прибор, составляет 15 атмосфер. По большому счету, в системе отопления давление редко бывает больше 15 атмосфер, однако, существуют радиаторы и с более высокими показателями прочности.
  • Тепловая инерция, суть которой заключается в том, что чугунные радиаторы долго нагреваются, а потом долго остывают. Это значит, что контролировать процесс обогрева помещения, в котором установлены чугунные радиаторы, довольно сложно.
  • Подверженность гидравлическим ударам.
  • Не самый привлекательный внешний вид изделия – это еще один возможный минус чугунных радиаторов.

Впрочем, современные производители выпускают вполне себе симпатичные приборы, которые могут неплохо вписываться в дизайн помещения. Особое внимание можете обратить на радиаторы в ретро-стиле, украшенные резьбой. Что же касается прочих преимуществ чугунных радиаторов отопления, то к ним можно отнести:

  • Надежность чугуна и его коррозийную устойчивость
  • Способность чугуна выдерживать высокие температуры
  • Хорошую теплопроводность чугуна
  • Высокую остаточная теплоотдачу – это обратная сторона медали если говорить о тепловой инерции. Суть явления в том, что даже после того как систему отопления отключили, чугунные радиаторы продолжают отдавать тепло. Это можно считать и минусом, если отключение радиаторов происходит под конец отопительного сезона, однако если вы столкнулись с аварийным отключением в разгар зимы, это определенно можно считать преимуществом.
  • Весьма длительный срок эксплуатации изделий (более того – самый длительный по сравнению с радиаторами отопления из других металлов).
  • Невысокую стоимость прибора по сравнению с радиаторами из других металлов (при этом отечественные приборы в несколько раз дешевле импортных)
  • Низкие затраты на обслуживание прибора

Производством чугунных радиаторов отопления занимается как Россия, так и зарубежные страны, например, Англия, Италия, Чехия, Испания и некоторые другие. Отечественные радиаторы из чугуна стоят дешевле своих заграничных собратьев, однако, мало чем уступают им по качеству (в основном – качеству внутренней и внешней поверхности, что влияет на мощность прибора и его гидравлическое сопротивление).

Чугунные радиаторы отопления: характеристики батарей, их достоинства и недостатки

Современный технический прогресс практически не затронул чугунные радиаторы отопления за все 167 лет их существования. Потребители до сих пор останавливают свой выбор на этих устройствах благодаря массе положительных характеристик продукции.

Читать еще:  Как установить тёплый пол в ванной комнате

И даже некоторые недостатки не препятствуют установке чугунных батарей при монтаже отопительных систем. Далее мы подробно расскажем о всех преимуществах и недостатках чугунных радиаторов, а также о характеристиках на которые нужно обращать внимание перед покупкой.

Преимущества чугунных радиаторов

Использование чугунных батарей имеет массу преимуществ, которые заставляют выбирать эти устройства для монтажа отопительных систем. Некоторые положительные качества не всегда озвучиваются продавцами в магазинах, хотя о них также следует знать и учитывать их при покупке.

Среди преимуществ чугунных батарей следует отметить устойчивость к агрессивным параметрам теплоносителя. Она обусловлена материалом их изготовления – чугун долго не подвергается коррозии даже при высоких температурах.

Различные химические добавки в теплоноситель, а также образующиеся в магистральных трубах окислы железа, также не приводят к разрушению чугуна.

Помимо стойкости к коррозийным процессам, такие батареи имеют следующие плюсы:

  • возможность ремонта в случае засора и протекания;
  • инерционность теплоотдачи;
  • приемлемая стоимость;
  • возможность эксплуатации при большой температуре и высоком давлении;
  • высокий процент теплоотдачи за счет излучения;
  • простота монтажа;
  • длительный срок работы.

Засоры и протекания батарей могут возникать по вине теплоносителя. Так, циркуляция в чугунных радиаторах неочищенной воды с высоким содержанием солей кальция и магния приводит со временем к сужению внутренних полостей. Это ухудшает скорость нагрева секций и эффективность теплоотдачи.

Кроме того, из-за высокой температуры воды в батареях старого образца постепенно изнашиваются межсекционные прокладки, и может появиться течь.

Проблемы, связанные длительной эксплуатацией чугунных радиаторов, можно быстро устранить в летний период. Внутренние полости секций легко очищаются от отложений специальным инструментом.

Из-за устойчивости чугуна к механической обработке, качество радиаторов при этом не страдает. При обратной сборке секций можно сразу заменить и изношенные прокладки.

Повышенная инерционность теплоотдачи чугунных радиаторов обеспечивается весом конструкции и большим внутренним объемом теплоносителя.

Что касается стоимости одной чугунной секции, то она находится в тех же рамках, что и цена её алюминиевых или стальных аналогов. Поэтому расходы на приобретение батарей из чугуна будут не больше, чем радиаторов из других материалов.

Однако чугунные изделия намного лучше переносят гидроудары, стойко сопротивляются кратковременным повышениям давления до 16 бар.

Возможность эксплуатации при большой температуре и высоком давлении обеспечивается небольшим коэффициентом теплового расширения чугуна. Среди всех материалов, из которых изготавливают батареи отопления, у него наименьший.

Из-за этого чугун наиболее устойчив к появлению микротрещин при длительной эксплуатации. Это же свойство обеспечивает стабильную герметичность резьбовых соединений и прокладок при давлении в 8-9 атмосфер.

А такое преимущество, как высокая теплоотдача за счет излучения, позволяет размещать чугунные радиаторы пристеночно. Для максимального направления теплового излучения вглубь комнаты рекомендуется крепить на стену позади батареи специальные отражатели.

Кроме того, радиаторы из чугуна удобно и просто монтируются. Секции чугунных батарей соединяются с трубами и между собой с помощью резьбового соединения и паронитовых прокладок. А специальный ключ позволяет разъединять любые секции, не снимая крайние радиаторы.

А длительный срок работы лишний раз подтверждает качество и надежность этого отопительного оборудования – чугунные радиаторы гарантировано служат 50 лет.

Но такой срок они проработают только при регулярном сервисном обслуживании, которое заключается в периодическом удалении внутренних отложений и замене прокладок.

Перечисленные преимущества чугунных батарей делают их незаменимыми в больших помещениях с разветвленной отопительной сетью и с высоким рабочим давлением.

Недостатки чугунных батарей

Несмотря на массу преимуществ, чугунные радиаторы наделены рядом недостатков. Этому поспособствовали как конструкционные особенности, так и свойства самого чугуна. Например, чугунные батареи имеют сложности со встраиванием в системы автоматического контроля температуры.

Из-за инертности теплоотдачи контролировать заданную в помещении температуру довольно сложно. Ведь после отключения котла чугунные радиаторы будут ещё час отдавать своё тепло, грея окружающий воздух.

Также имеются и другие минусы, среди которых:

  • большой объем теплоносителя;
  • значительный вес одного радиатора;
  • дизайнерская однотипность.

Большой объем воды в батарее имеет и свои недостатки. Для прогрева всего теплоносителя требуется больше времени и энергоресурсов.

Кроме того, возрастает нагрузка на насос, который вынужден перекачивать за один цикл прогрева значительное количество воды.

Большой вес приборов также является недостатком, который больше волнует монтажников и сервисные службы, чем жильцов. Однако при самостоятельной сборке отопительной системы не обойтись без помощника при креплении чугунной батареи. Вес одной её секции составляет около 7 кг.

Такой минус, как дизайнерская однотипность обусловлен технологическими особенностями литья чугуна – они не позволяют создавать из этого материала изящные детали. Вот батареи и выглядят однотипно.

Чтобы разнообразить модельный ряд, компании-производители выпускают чугунные радиаторы с красивым рисунком на поверхности, но их стоимость в 10-20 раз превышает цену простых моделей.

Впрочем, если нет средств на дорогостоящие эксклюзивные модели, можно приобрести обычные радиаторы, а затем замаскировать их при помощи экрана для батарей.

Еще один недостаток – уязвимость оборудования к гидроударам. Дело в том, что чугун – прочный, но довольно хрупкий материал. Согласно ГОСТа 8690-94, радиаторы должны выдерживать краткосрочное давление 1,5 Мпа.

Но иногда давление может превышать это значение. Это происходит при резком пуске насоса и отсутствии компенсаторов. В результате чугунные батареи могут треснуть или лопнуть.

Во многих случаях преимущества радиаторов из чугуна сильно перевешивают их недостатки. Именно этот факт помогает таким батареям удерживать хорошие позиции на рынке систем отопления.

Технические характеристики радиаторов

Конкуренция на рынке радиаторов чрезвычайно высока, поэтому чугунные батареи производят и продают на отечественном рынке не так много производителей.

Перед покупкой следует ознакомиться с техническими характеристиками наиболее распространенных чугунных радиаторов отопления. Это позволит выбрать именно ту продукцию, которая максимально подойдет для планируемой или имеющейся системы отопления.

Производители чугунных батарей

Рыночной особенностью чугунных батарей является большая доля транспортных затрат в их конечной стоимости. Поэтому на отечественном рынке не представлены модели производителей из дальнего зарубежья.

Основными заводами, которые предлагают чугунные батареи являются:

  • Adarad (Турция);
  • Чебоксарский агрегатный завод (Россия);
  • Viadrus (Чехия);
  • Demrad (Турция);
  • Минский завод отопительного оборудования (Беларусь);
  • KIRAN (Украина);
  • Konner (Китай).

Существует много европейских производителей чугунных радиаторов, но их продукция не конкурентная. Она имеет высокую цену, а качество сравнимо с отечественными образцами.

Приборы для организации отопления в винтажном стиле предлагает питерский производитель:

Лучшие по многим параметрам — чугунные радиаторы отопления. Характеристики и установка

Чугунные радиаторы — устройства для обогрева помещений.

Широко используются благодаря хорошей теплоотдаче и невысокой цене.

В настоящее время встречаются декоративные дизайнерские модели радиаторов, которые способны украсить любой интерьер.

Таблица сравнения технических характеристик

Ниже представлена таблица с описанием характеристик нескольких типов радиаторов отопления.

Фото 1. Таблица сравнительных характеристик нескольких типов радиаторов: стальных, чугунных, алюминиевых, биметаллических и анодированных.

Размеры

Каждый чугунный радиатор имеет 4 линейных характеристики:

  • Межосевое расстояние радиатора составляет от 250 до 600 мм. У батарей из других металлов диапазон шире.
  • Высота радиатора больше предыдущего показателя минимум на 80 миллиметров.
  • Толщина варьируется между 85 и 185 мм.
  • Ширина изделий обычно около 10 см, но бывает меньше.

Учитывая большую вариативность габаритов, можно подобрать батарею для большого диапазона помещений, с различным объемом. Так, низкие устройства подойдут для комнат с высокими окнами и наоборот.

Алгоритм выполнения расчёта тепловой мощности по площади

Считается, что на каждый квадратный метр жилья достаточно 100 ватт.

Полную величину получают умножением площади помещения на указанный показатель.

Далее, выбирают размер секций, из которых соберут батарею. Разделив полученную ранее величину на номинальную, получится необходимое количество составных частей.

Теплоотдача одной секции чугунного радиатора

Если выбрать батарею среднего размера, показатель теплоотдача составит 150 ватт. Показатель меняется вместе с габаритами устройства. Значение редко превышает 180 Вт или падает ниже 135.

Уровень сопротивляемости коррозии

Усреднённые величины представлены в таблице.

Коррозионная стойкость (мм/год) чугуна
ЧугунУсловия эксплуатации
Промышленная средаКамера с добавкой 0,3% SO2Проточная жидкость при 25 °CМорская вода *10% при 50 °C3% при 10—19 °C5% кислота
сернаясолянаяазотная
Белый0,05
Серый0,140,240,270,060,020,08312726
Прочный
феррит0,180,290,220,060,010,08
феррит и перлит0,180,240,260,08
перлит0,140,220,290,060,010,08
Ковкий0,06
Коррозионно-стойкий типа 4Н 15Д70,050,020,150,321
Кремнистый ЧС 150,130,13
* при испытании в проточной воде коррозия выше. Скорость составляет 1 г/(м 2 ∗ч) = 1,2 мм/год.

Дизайн как фактор выбора

Чугунные радиаторы редко делают красивыми. Их задача — переносить тепло, а не радовать глаз. Но некоторые радиаторы стилизуют, а затем с их помощью создают красивый интерьер. Этому способствует необычная форма или окрас поверх стандартной грунтовки.

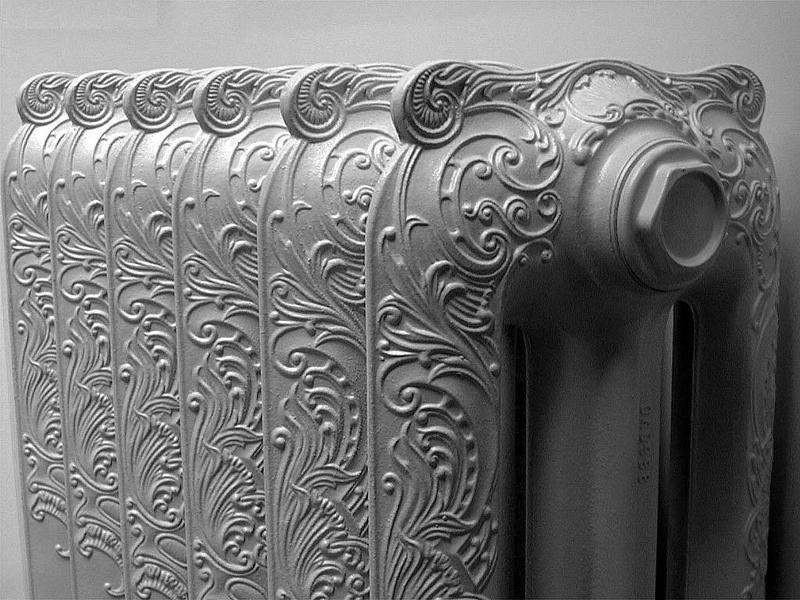

Фото 2. Декоративный отопительный радиатор из чугуна. Покрыт черной краской, украшен декоративной ковкой.

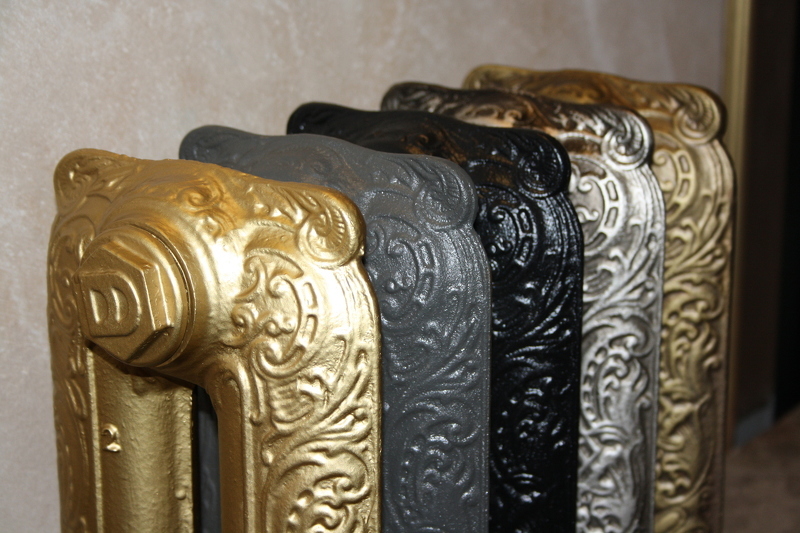

Некоторые батареи делают в стиле ретро. На них рисуют орнамент, придают тёмный цвет. Сами радиаторы имеют колесики, поэтому их достаточно поставить на пол, не прикрепляя к стене.

И также создают абстрактные модели радиаторов. Основной компонент — чугун, но его сочетают с другим металлом. Выпускаются в различной форме, поэтому такие батареи подходят к любому помещению.

Сколько лет составляет срок службы

Гарантийная длительность работы чугунных радиаторов составляет 50 лет. В редких случаях это значение выше: из-за коррозии действительное время эксплуатации ниже.

Эксплуатация современных батарей отопления с водой

Выделяют 7 характеристик, отличающих чугун от других металлов:

  1. Долговечность

Ресурс устройства исчерпывается очень долго, поскольку оно способно качественно выполнять свою функцию 50 и более лет.

В некоторых случаях за этот период не проводят ремонт. Учитывая невысокую стоимость, получается дешёвая система, почти не требующая затрат на обслуживание.

  1. Высокая теплоотдача

Среди прочих материалов чугун лучше других переносит температуру воды в окружающую среду. Это связано с рёбрами секций, расположенными вертикально. Конструкция и параметры металла позволяют радиаторам долго работать даже при отключении котла или потере качественной эксплуатации последнего.

  1. Способность выдерживать сильный нагрев теплоносителя

Чугунные батареи без проблем переносят повышение температуры до 130—140 градусов, что позволяет использовать в качестве рабочего вещества водяной пар. Хотя это неразумно, а подобные значения избыточны.

  1. Современные радиаторы обладают высоким запасом прочности

Емкость приборов защищена от внешних физических повреждений. Внутренняя часть системы способна выдержать рабочее давление до 18 атм. Это помогает при гидравлических испытаниях, в течение которых нагнетают большие значения.

  1. Защищённость от коррозии

Последняя возможна из-за железа, содержащегося в сплаве. Для нейтрализации этой проблемы внутренние стенки покрывают специальным веществом. Благодаря препарату, кислород, выделяющийся из пара при сильном нагреве, не взаимодействует с металлом. Затем, по мере остывания, он снова объединяется с водородом, становясь жидкостью.

  1. Высокое гидравлическое сопротивление
Читать еще:  Как правильно выбрать циркуляционный насос для систем отопления

Показатель зависит от диаметра труб, которые поставляют воду в радиатор. Для чугуна значение велико, поэтому отпадает необходимость использования циркуляционного насоса. Жидкость довольно легко заставляет себя путешествовать по системе.

Внимание! Устройство поддерживает работу с любым видом теплоносителя. В чугунную обвязку можно залить как воду, так и смеси, содержащие гликоль.

  1. Низкая стоимость устройства и простота монтажа

Чугунные радиаторы имеют встроенные соединения: батарею достаточно повесить на крюки, которые вделывают в стену, и соединить с трубами.

Подобный способ крепления надёжен, гарантирует отсутствие течей, уменьшает риск гидроудара. Последний способен резко повысить давление и нанести непоправимый вред прибору.

Систему подключают к обвязке резьбовыми соединениями, что безопаснее сварки. Это также позволяет совместить разные металлы, например, чугунные секции со стальными трубами. Несмотря на лёгкость установки, рекомендуется пригласить специалиста.

Особенности декоративных радиаторов

Дизайнерские изделия не обладают столь хорошими техническими показателями:

  • Теплоотдача несколько ниже, что связано с дополнительным слоем краски, в некоторых случаях — орнаментом.
  • Средняя мощность меньше, поскольку габариты зачастую урезают. Это помогает создать интерьер, но мешает прямому назначению батареи.
  • Гидравлическое сопротивление падает, поскольку трубы делают небольшими, аккуратными.
  • В отличие от простых радиаторов, декоративные значительно дороже.

Перечисленные особенности выглядят негативно, но красота требует жертв. Проблемы легко решить незначительными изменениями конструкции или совмещением радиаторного отопления с другим.

Полезное видео

Посмотрите видео, в котором рассказывается о преимуществах и недостатках чугунных радиаторов отопления.

Самостоятельно справиться сложно

Выбор батарей — сложный процесс, которому нужно уделять время. Совет специалиста поможет сэкономить средства.

Размеры и тепловая мощность чугунных радиаторов

Батареи из чугуна – стандартный отопительный прибор, адаптированный под условия работы центрального отопления. Характеристики чугунных радиаторов отопления соответствуют требованиям системы. Они устойчивы к коррозии и не слишком требовательны к чистоте теплоносителя, нечувствительны к перепадам давления и долговечны.

Конструктивные особенности чугунных радиаторов

Батареи имеют вид самый традиционный. Конструкция включает несколько секций, между собой соединенных ниппелями. Для герметизации мест стыковки используют термостойкую резину или паронит. Каналы для теплоносителя внутри имеют круглое или эллиптическое сечение. Выпускают одно-, двух- и трехканальные секции.

Батареи отливают из серого чугуна. Материал устойчив к износу и долговечен – радиаторы служат более 50 лет. Соли на стенках не откладываются, мелкий мусор или песок не наносит повреждений. Даже спустя 30–40 лет диаметр рабочих каналов почти не изменяется.

Размер чугунной батареи зависит от количества секций. Габарит подбирают исходя из величины отапливаемого помещения. Но если ширина изделия определяется числом элементов, то высота и глубина зависит от устройства самих секций.

Внешний вид изделия непривлекателен. Более современные модели выпускают с плоской лицевой панелью. Украшаются коваными элементами.

Преимущества и недостатки

Достоинства изделия обусловлены скорее материалом, чем конструкцией. Основные плюсы:

  • Чугун хорошо проводит тепло и аккумулирует его. Радиатор нагревается дольше, чем стальной или биметаллический, но отдает тепло после отключения котла длительное время. Через час после прекращения нагрева остаточная теплоотдача у моделей из чугуна составляет 30%, в то время как у стальных – всего 15%.
  • Вода, используемая в центральном отоплении, чистотой не отличается. Соли, механические примеси, песок разрушают материал трубопровода. Мусор откладывается на стенках: рабочий диаметр со временем уменьшается, эффективность передачи тепла падает. Чугун не боится солей, абразивных частиц. Через 30 лет батареи работают так же эффективного, как и в первый день после выпуска.
  • Чугунные батареи не выдерживают постоянного высокого давления воды, однако гидроудары ей не страшны. Такой вариант используют при обустройстве отопления с естественной циркуляцией.
  • Радиаторы служат минимум 50 лет. Если вовремя менять прокладки, еще дольше. Обычно их заменяют не из-за протечек или низкого КПД, а желая сделать интерьер более современным.
  • Цена самая низкая среди отопителей.

Минусы у радиаторов:

  • Главный недостаток – немалые габариты и большой вес. Модель из 8 секций весит более 60 кг. Их сложно перевозить, поднимать на верхний этаж, монтировать.
  • Если при отключении отопления высокая тепловая инерция выступает достоинством, то при включении превращается в недостаток. Помещение прогревается не менее 12 часов.
  • Для обслуживания батарей нужен большой объем теплоносителя и более мощный котел. Для центрального отопления это не помеха, так как система изначально была рассчитана на передачу большого количества теплоносителя. Для автономного это существенный недостаток.
  • Говорить о дизайне не приходится. Грубоватые тяжеловесные радиаторы с трудом вписываются в интерьер.

Достоинства чугунной батареи хорошо проявляются в системах центрального отопления. Недостатки видны, когда обустраивают автономное отопление.

Технические характеристики

Выбор чугунных батарей невелик. От большинства старых моделей отказались. В новых стараются уменьшить объем теплоносителя, улучшив теплоотдачу за счет большего количества каналов и создания плоской поверхности.

Технические характеристики наиболее популярных моделей приведены ниже.

МаркаРабочее давление, атмМощность, кВтПлощадь обогрева на 1 секцию, кв. мОбъем воды в 1 сегменте, лВес 1 сегмента, кг
МС-14090,12–0,160,244До 1,455,7–7,1
ЧМ190,075–0,11До 0,165До 0,93,3–4,8
ЧМ290,1–1,14До 0,207До 0,954,5–6,3
ЧМ390,1–0,15До 0,246До 1,384,8–7

Подбирают модели в основном по мощности. Сравнение характеристик секций позволяет быстрее рассчитать необходимые габариты отопителя.

Высота

Параметр, влияющий не столько на эффективность обогрева, сколько на эстетичность. Высота чугунной стандартной батареи составляет 59 см. Выпускаются модели с высотой от 33 до 95 см. Рабочая поверхность каждой секции изменяется в зависимости от высоты. Это учитывают, когда рассчитывают их необходимое число.

Низкие радиаторы выглядят привлекательнее даже при стандартной конфигурации.

Размер

Габариты изделий различаются сильно:

  • высота – от 33 до 95 см;
  • глубина – от 8,5 до 20 см;
  • ширина – от 4,4 до 10,8 см;
  • межосевая дистанция варьируется от 22 до 90 см.

Сведения о размерах есть в маркировке. Если модель имеет нелинейную форму, глубина не указывается.

Важнейший параметр – длина самой батареи – зависит от мощности. Чем больше секций, тем большую площадь может обогревать радиатор. Однако здесь есть и ограничение: если длина батареи в 4 раза превышает высоту, ее необходимо подключать с двух сторон, а это не всегда возможно и удобно.

Мощность

Показатель рассчитывают по следующим параметрам:

  • объем комнаты;
  • качество утепления;
  • температура воды;
  • мощность одной секции чугунного радиатора – этот показатель указан в паспорте изделия.

В среднем при нормальном уровне теплопотерь на обогрев 3 куб м. воздуха в комнате требуется 1 кВт.

Расчет выполняют так: площадь помещения умножают на 100 и разделяют на мощность секций выбранной модели. Например, при площади в 10 кв. м. и мощности сегмента в 150 Вт получают 10*100/150 =6,67. Округляют результат в большую сторону – для обогрева комнаты потребуется радиатор с 7 секциями.

Советуют увеличивать рассчитанную величину хотя бы на 15%. Для обогрева спальни площадью в 10 кв. м. рекомендуют покупать батареи на 9–10 элементов.

Следует учитывать высоту комнаты. При той же площади, но с высотой потолков не 3,5, а 4 м для обогрева радиатором той же мощности потребуется уже не менее 12 секций.

Учитывают и другие факторы. Если в комнате 2 окна, лучше установить 2 батареи по 5 секций, чтобы равномерно распределить тепло и нейтрализовать холодный воздух.

Правила выбора

  • Самое важное – правильный расчет. Оценивают мощность секции и вычисляют эффективность всего отопителя. Если секций будет недостаточно, повышение температуры теплоносителя дела не исправит, в комнате будет холодно.
  • Нужно подобрать высоту. Если изделие монтируют под окном, между батареей и подоконником должно оставаться не менее 20–15 см, а между полом и нижним краем изделия – не менее 5 см. При больших размерах окон выбирают низкие радиаторы и компенсируют небольшую высоту большим количеством секций. Высокие радиаторы монтируют возле глухих стен.
  • Батареи с плоской поверхностью имеют более высокий КПД, внешний вид у них привлекательнее. Модели с художественным литьем, с декоративным покрытием прекрасно вписываются в интерьер в стиле ретро, классика, деревенский.
  • Радиаторы закрепляются на стене на специальные кронштейны. Однако есть модели в напольном исполнении. Последние используются, если стены не выдерживают такой большой нагрузки.

Внешний вид батареи можно радикально изменить, закрыв их декоративной решеткой или экраном.

Производители чугунных радиаторов

Выпускают такую продукцию не только российские заводы и предприятия стран СНГ. Есть немало зарубежных производителей, предлагающих чугунные радиаторы в стиле ретро или техно. Модели отечественных компаний дешевле.

Минский завод отопительного оборудования

Один из самых известных производителей. Выпускает двух- и трехканальные чугунные батареи в самом разном дизайне. Есть классические радиаторы и модели с плоской поверхностью – они эффективнее, так как лучше отдают тепло, а также варианты с рисунком на поверхности. Количество секций определяет заказчик.

Сантехлит (Россия)

Завод предлагает классические модели. Глубина секций и высота варьируется в очень широких пределах. Есть модели с глубиной всего 11 см. Их легко разместить под узким современным подоконником. Длина батареи определяется числом секций.

Viadrus (Чехия)

Компания предлагает изделия более подходящие для автономного отопления. Радиаторы легко выдерживают постоянное давление в 12 бар, очень долговечны. Соответствуют европейским критериям качества.

Привлекателен дизайн радиаторов. Завод выпускает 8 линеек в разном оформлении и в 27 типоразмерах. Есть модели с плоской поверхностью, с изысканным рисунком на секциях, с секциями необычной неправильной формы.

Чугунные радиаторы: технические характеристики

Чугунные радиаторы для отопления стали использовать одними из первых. Этот материал отличают низкая стоимость, долгий срок службы и высокая устойчивость к температурным режимам и составу примесей в теплоносителе. Благодаря этим качествам батареи отопления из чугуна долгое время были единственным вариантом на рынке отечественного производителя.

Рододендрон (лат. Rhododendron)

Рододендроны предпочитают защищенные от ветров и прямых солнечных лучей места. Глубина посадки строго до уровня корневой шейки, иногда на 2-4 см выше (с учетом дальнейшей осадки растения).

Изначально чугунный радиатор использовали во всех многоквартирных и частных домах, благодаря устойчивости. Однако и в наше время они пользуются большой популярностью, хотя современные модели даже отдаленно не похожи на уродливые и громоздкие отечественные батареи.

Преимущества и недостатки чугунных радиаторов

Нет смысла более подробно знакомить с внешним видом старых чугунных радиаторов: пожалуй, их видели все — в большинстве квартир до сих пор установлены именно такие модели. Несмотря на то, что на рынке появились намного более современные отопительные устройства – алюминиевые и биметаллические, владельцы устаревших батарей не спешат их менять, если это не критично для дизайна.

Декоративные чугунные радиаторы

Дело тут не только в финансовом вопросе или излишней консервативности людей. Дело в том, что чугунные батареи имеют ряд преимуществ даже перед современными аналогами, и рассказать о них нужно более подробно.

Преимущества чугунных радиаторов

Высокий спрос на чугунные батареи в наши дни объясняется рядом уникальных особенностей отопительного аксессуара:

  • высокая коррозионная стойкость;
  • хорошая теплоотдача (в 2 раза больше, чем у стали);
  • устойчивость к химическому составу теплоносителя;
  • низкая цена, если не приобретать дизайнерские модели известных производителей;
  • долгий срок службы (до 50 лет).
Читать еще:  Как ухаживать за пионами весной на приусадебном участке

Чугунный радиатор на ножках

Все вышеперечисленные преимущества объясняются физическими и химическими свойствами металла. Так, например, коррозионная стойкость обеспечивается за счет того, что на чугуне со временем образуется, так называемая сухая ржавчина, которая препятствует дальнейшему коррозионному разрушению металла. Толстые стенки коллекторов чугунных батарей могут спокойно переносить не только любой кислотный и солевой состав теплоносителя, но и твердые частицы в нем (в системе отопления циркулирует не только теплоноситель, но и окалина, ржавчина и другие инородные включения).

Столь продолжительным периодом эксплуатации чугунные батареи обязаны не только свойствам самого металла, но и конструктивным особенностям радиатора. Дело в том, что внутренний просвет у них значительно шире, чем у алюминиевых и биметаллических моделей.

Нередки случаи, когда современные модели после непродолжительной эксплуатации забиваются из-за некачественной и грязной воды в системе отопления, в то время как чугунные радиаторы бесперебойно выполняют свою функцию. Тем не менее, эти отопительные устройства не лишены и определенных недостатков, о которых также будет нелишним упомянуть.

Чугунная батарея отопления: основные недостатки

Использование чугунных радиаторов сопряжено с рядом негативных моментов:

  • высокий вес изделия, из-за чего установка своими силами заметно усложняется, нужно как минимум два человека для монтажа;
  • непривлекательный внешний вид у стандартных, недорогих моделей (сложно использовать в помещении с современным интерьером);
  • долгое время нагрева.

Мощность чугунных радиаторов и их отличительные особенности

Производители указывают на своих изделиях не мощность всей батареи, а мощность только одной ее секции, которая зависит от следующих параметров:

  • межосевого расстояния;
  • высоты секции;
  • ширины батареи;
  • глубины секции;
  • ширины секции.

Радиатор чугунный имеет среднюю мощность секций, равную 160 Вт. Определить их количество для обогрева помещения можно, используя множество параметров: конфигурация помещения, материал радиатора и средняя температура.

Проще всего количество секций рассчитывается по формуле: N= S*100/P, где N–количество секций, S – площадь отапливаемого помещения, P–мощность одной секции. Для более точного подсчета следует использовать формулу с содержанием коэффициентов, которые изменяются в зависимости от критериев здания (теплоизоляция, площадь, количество окон, занимаемая площадь и их качество) и средней температуры за окном.

Современные чугунные радиаторы

Современные радиаторы отопления чугунные разительно отличаются от тех моделей, которые были в ходу 50 лет назад, в эстетических характеристиках они не уступают современным биметаллическим или алюминиевым моделям. Достигнуть презентабельного экстерьера удалось за счет использования плоской фронтальной панели, которая выполняется из алюминиевых панелей.

Кроме того, современный чугунный радиатор отопления значительно легче своих более старых аналогов.

Для квартир с дизайнерским интерьером подойдут ретро-радиаторы, при производстве которых применялись технологии художественного литья и создания дополнительных декоративных элементов. Такие изделия крепятся не на стену, а стоят на собственных ножках, которые сами по себе являются произведением искусства. И уж точно их не придется прятать за шторами или за декоративным экраном, напротив, такие батареи станут неотъемлемой частью интерьера помещения.

Наибольших успехов в производстве современных радиаторов из чугуна достигли иностранные производители. Правда и стоимость таких изделий на порядок выше моделей из алюминия или биметалла.

Особенности монтажа чугунных радиаторов

Перед монтажом нужно запастись всеми необходимыми узлами и элементами, вам понадобятся:

  • переходники;
  • муфты;
  • уголки;
  • запорная арматура.

Если установка производится собственными силами, то в качестве запорной арматуры целесообразнее выбирать не «американку» — шаровый кран сложной конструкции, а обычный радиаторный кран. Дело в том, что для качественной установки американки потребуется специальный инструмент и навыки работы.

Европейские чугунные радиаторы

Кроме того, при установке потребуются сгоны, которые имеют диаметр резьбы соответствующий батарее. Перед стыковкой батареи с трубами нужно убедиться в том, что они расположены под небольшим наклоном в сторону течения воды.

При монтаже важно соблюсти величину зазоров между батареей, полом и стеной. Из-за большого веса этих отопительных устройств их монтаж в одиночку крайне затруднителен.

Чугунные радиаторы отопления технические характеристики

Если выбирая радиатор отопления вы решили отдать предпочтение чугунным моделям, остается выбрать какой ферме-изготовителю отдать предпочтение. Среди производителей сложно выделить определенную компанию, европейские модели отличаются изяществом и дизайнерскими решениями, среди которых: испанские (Roca) и турецкие (Demir Döküm) – великолепным качеством, а чешские (Viadrus) славятся самым долгим сроком работы без обслуживания.

Самыми популярными на территории России моделями являются отечественные концерны, среди которых следует выделить Чебоксарский агрегатный завод, а также китайская фирма Kоnner. Площадь отопления чугунного радиатора этих производителей можно посмотреть в таблице ниже:

Чугунные радиаторы отопления технические характеристики

Радиаторы чугунные отличаются неприхотливостью к теплоносителю, что делает их наиболее подходящими для систем подключенным к старым городским узлам. Также они подходят для установки на даче, где отопление может заполняться водой с неизвестным химическим составом и без предварительной фильтрации (жесткой). Что касается установки батарей в частном доме, то дизайнерские решения от ведущих производителей позволят разнообразить и украсить интерьер при помощи батарей, а не испортят его.

Чугунные радиаторы отопления.

Многие считают, что пришло время полностью заменить чугунные радиаторы отопления, которые были придуманы еще в 1857 году Францем Сан-Галли. Такое мнение поддерживают производители алюминиевых и биметаллических изделий. Они заявляют, что чугун уже давно устарел, и настало время его ухода в утиль. В этой статье будут рассмотрены технические характеристики чугунных радиаторов отопления, которые сравнятся с аналогичными показателями батарей из современных материалов.

Для расчета радиаторов отопления, вы можете воспользоваться калькулятором расчета радиаторов отопления.

Конструктивные особенности чугунных радиаторов.

Каждый радиатор, как и конструктор, состоит из нескольких идентичных секций. Их изготавливают в заводских условиях из серого чугуна. Вода протекает по каналам, которые могут быть элипсовидной либо круглой формы. В процессе сборки, секции соединяются между собой при помощи ниппелей, при этом места стыка дополнительно должны герметизироваться, для чего используют резиновые термостойкие либо паронитовые прокладки.

Исходя из количества каналов в одной секции их разделяют на:

  • Двухканальные;
  • Одноканальные.

Чугунные радиаторы отопления могут быть разной ширины и высоты. Ширина радиатора будет зависеть от:

1. Размеров обогреваемого помещения.

2. Толщины наружных стен.

3. Количества окон.

Высота чугунной батареи может колебаться в пределах от 35 см до 1,5 метров. Также существует такой показатель как глубина радиатора, от него зависит как такое изделие впишется в интерьер комнаты. Глубина бывает от 50 до 140 см и даже больше.

Для установки чугунного радиатора понадобятся прочные кронштейны. В основном тяжелые батареи вешают на кронштейны под оконным проемом и делают так, чтобы между батареей и стенкой был небольшой просвет. Сейчас существуют современные модели напольного типа, которые в комплекте имеют ножки.

Достоинства чугунных радиаторов.

Для чугунных радиаторов подходит любой теплоноситель. Как известно, пока вода течет к батареи из котельной, ее качество лучше не становится. Она и сначала не была идеальной, но после протекания по трубопроводам захватила по пути большое количество примесей. Получается, что в квартиры поступает жидкость, которая является в химическом отношении агрессивной. Такая агрессивная вода с множеством щелочей несет с собой также уйму маленьких песчинок, которые действуют как абразивы.

Агрессивная вода активно разъедает батареи из стали. Песчинки действуют как наждак, протирая тоненькие стенки. Что касается чугуна, то ему все ни по чем, ведь он химически пассивен, да и стенки у него очень толстые. Когда летом из системы сливается вода, видно что чугунная батарея не ржавеет изнутри.

Высокое рабочее давление. В чугунных радиаторах рабочее давление составляет 9 и больше атмосфер, что будет зависеть от модели и производителя. Такие радиаторы отлично переносят гидроудары, из-за чего часто применяются в системах централизованного отопления.

Долговечность. Если промывать время от времени чугунные батареи и по необходимости заменять межсекционные прокладки, то они будут служить долго. Нагревая ваши комнаты, они смогут проработать 50 лет и больше. Например, в городе Санкт-Петербург ретро-батареи в некоторых квартирах функционируют до сих пор. Они отливались еще на первых заводах, получается что таким чугунным батареям уже сто с лишним лет.

Низкая стоимость. Если сравнивать стоимость чугунных батарей со стоимостью популярных и модных в настоящее время биметаллических изделий, то чугунный вариант окажется намного выгодней. Если же необходимо будет покупать радиаторы для двух и более комнат, то экономия окажется достаточно существенной.

Минусы чугунных батарей часто превращаются в плюсы

Длительное нагревание. Люди, которые отдают предпочтение стальным и алюминиевым батареям, ругают чугун за тепловую инерционность. С одной стороны они конечно же правы. Чугунный радиатор «раскочегаривать» долго, ведь его корпус не тоненький. А для того, чтобы нагреть во время холодов большой дом, нужно еще больше времени, что понятно раздражает хозяев дома. Но с другой стороны чугунная толстая батарея также долго будет остывать. К примеру, представьте себе следующую картину: за окном мороз и вдруг внезапно отключили отопление. Биметаллические, стальные и алюминиевые изделия в один момент станут холодными, а вот возле чугунной старой батареи еще долго можно будет греться.

Медленная отдача тепла в помещение. Если сравнить теплоотдачу одной секции чугунной батареи (примерно 110 ватт) и аналогичный показатель радиатора из стали или алюминия, то можно выяснить следующее: радиаторы из стали/алюминия имеют такие же габариты, требуют меньше горячей воды, но и тепла отдают в полтора раза больше. Хотя если сравнивать конвекционно-воздушный метод обогрева у биметалла и алюминия, где греется не кожух, а только сердечник, то он проигрывает более оптимальному способу чугуна и стали. Последние обогревают не только воздух, но также достают и до предметов в помещении. В результате чего предметы также начинают излучать тепло, при этом помещение нагревается намного эффективнее и качественнее.

Тяжелый вес. Увесистую и неуклюжую чугунную батарею не каждый человек сможет самостоятельно поднять, так как вес одной секции составляет приблизительно 5-6 кг. Хотя, мало кто из владельцев дома/квартиры будет таскать такие батареи, ведь в основном для их установки либо снятия нанимается сантехник. Стоит также заметить, что большой вес чугунных радиаторов объясняется их толстыми стенками, благодаря чему тепло долго удерживается, а сами батареи служат более 50 лет.

Потребляют много теплоносителя. Кто еще не знает, в среднем в чугунную секцию заливается 0,9 литра горячей воды, тогда как в алюминиевую только 0,4 литра. Стоит отметить, что и габаритные размеры этих двух батарей отличаются. Алюминиевые батареи заметно меньше.

Некрасивый вид. Обычные радиаторы из чугуна, которые везде устанавливались в квартирах в советское время, своей красотой не отличаются. Конечно они грели отлично, вот только спрятать их хотелось подальше, чтобы не так было заметно. Поэтому их закрывали различными экранами и ширмочками, которые отнимали тепло.

К примеру, в современное время можно встретить художественные эстетичные литьевые изделия из чугуна. Они украшены различными узорами, выполненными в разных стилях. Стоимость таких батарей (английские, немецкие, французские, китайские, турецкие) будет достаточно большой, но при этом они выглядят очень роскошно. Радиаторы отечественные конечно не такие красивые, но намного дешевле по стоимости. Хотя большинство людей считают их дизайн привлекательным.

Ссылка на основную публикацию
Adblock
detector
